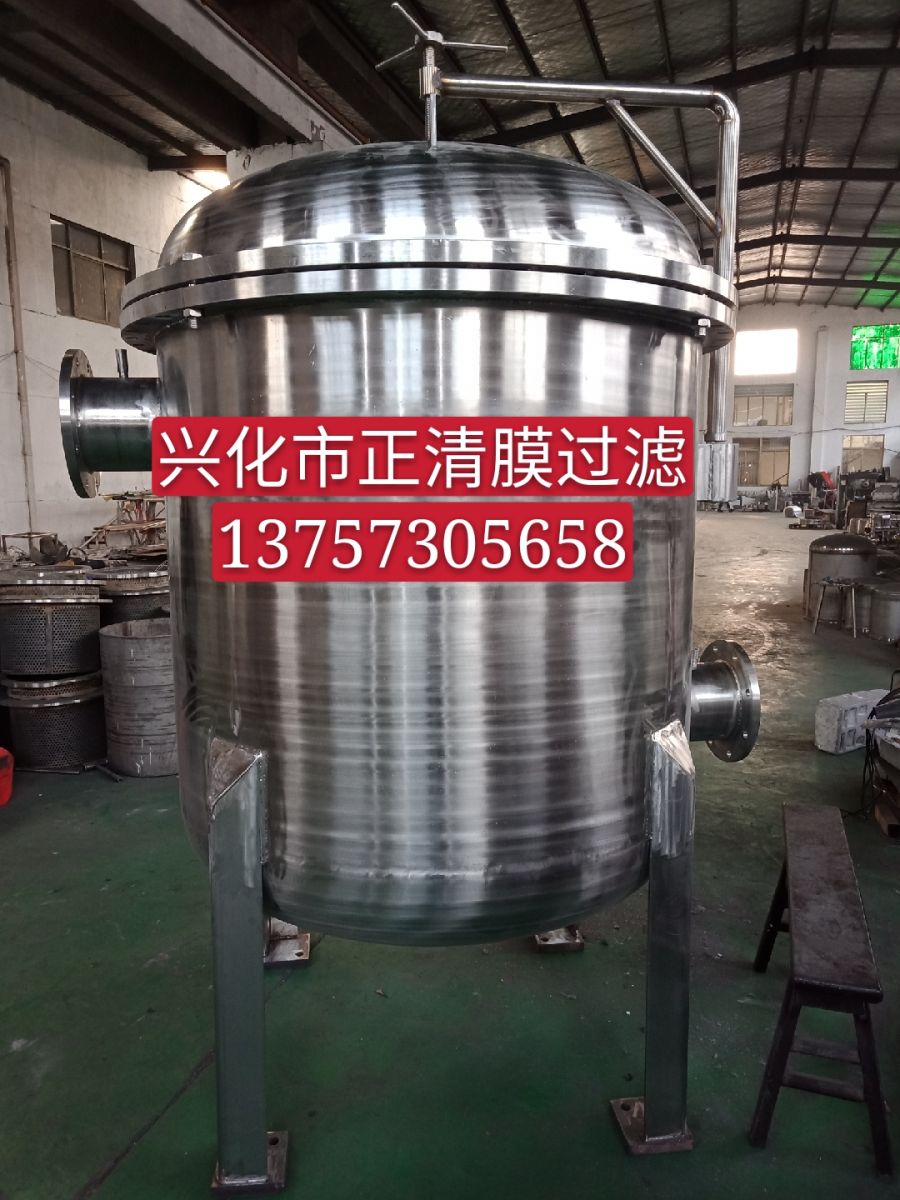

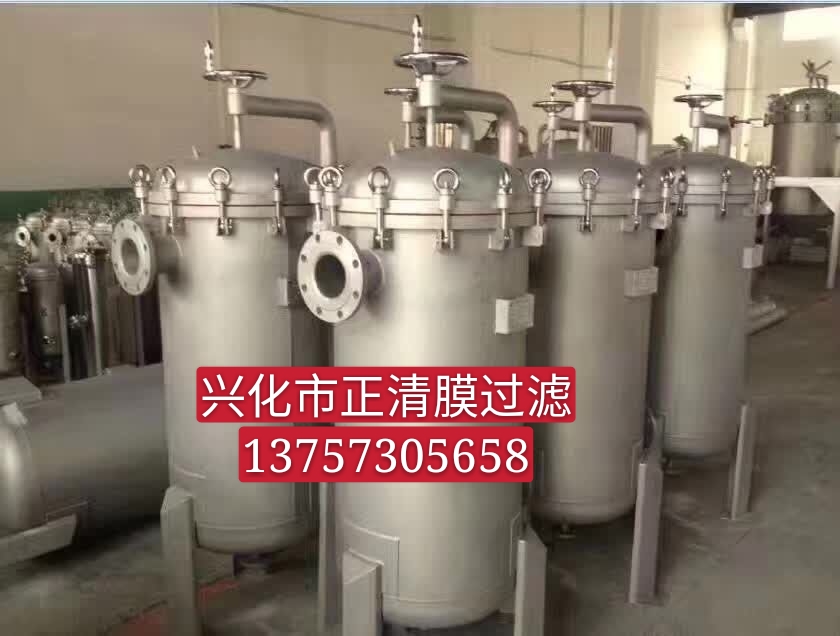

大流量袋式过滤器
大流量袋式过滤器

滤机结构及工作原理:

袋式过滤机是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。

袋式过滤机是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。

袋式过滤机主要优点:

滤袋侧漏机率小,有力地保证了过滤品质。

袋式过滤可承载更大的工作压力,压损小,运行费用低,节能效果明显。

滤袋过滤精度不断提高,目前已达到0.22μm。

袋式过滤处理量大、体积小,容污量大。

基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时。

过滤器滤袋清洗后可反复使用、节约成本。

袋式过滤应用范围广,使用灵活,安装方式多样。

过滤操作及注意事项:

本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。

泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。
过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。

主要用途:

油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等。

型号说明
ZQMDS-1P1S:用于标准长度滤袋,过滤面积0.25m2
ZQMDS-1P2S:用于双倍标准长度滤袋,过滤面积0.5m2

袋式过滤器规格
型号 滤袋编号 滤袋个数 过滤面积(m2) 进出口径 工作压力 最大流量m2/h (粘度=1厘泊)
ZQMDS-1P1S 1 1 0.25 ф50 0.5 15
ZQMDS-1P2S 2 1 0.50 ф50 0.5 30
ZQMDS-2P2S 2 2 1.0 ф50 0.5 60
ZQMDS-3P2S 2 3 1.5 ф50 0.5 90
ZQMDS-4P2S 2 4 2.0 ф100 0.5 120
ZQMDS-5P2S 2 5 2.5 ф150 0.5 150
ZQMDS-6P2S 2 6 3.0 ф200 0.5 180
ZQMDS-7P2S 2 7 3.5 ф200 0.5 210
ZQMDS-8P2S 2 8 4.0 ф250 0.5 240
ZQMDS-10P2S 2 10 5.0 ф250 0.5 300
ZQMDS-12P2S 2 12 6.0 ф300 0.5 360
ZQMDS-14P2S 2 14 7.0 ф300 0.5 420
ZQMDS-16P2S 2 16 8.0 ф300 0.5 480
ZQMDS-18P2S 2 18 9.0 ф350 0.5 540
ZQMDS-20P2S 2 20 10.0 ф350 0.5 600
ZQMDS-22P2S 2 22 11.0 ф350 0.5 660
ZQMDS-24P2S 2 24 12.0 ф350 0.5 720

注:设备尺寸大小,都可以根据客户具体使用情况订做。
