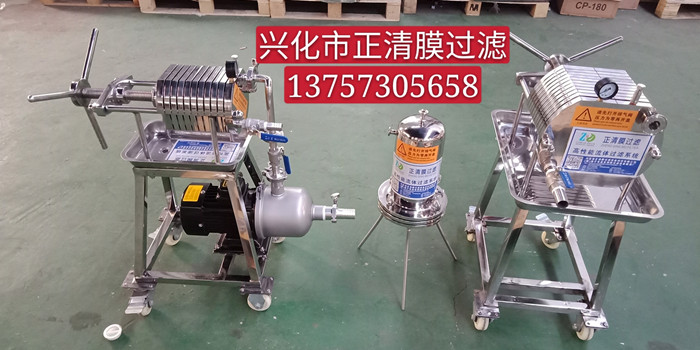

卧式板框过滤器
卧式板框过滤器



                                                                         应用

卧式板框过滤器,用于各种液体的固液分离,适用范围广, .适用于医药,食品,化工,实验室,环保,水处理等工业领域。

工作原理及结构特点
悬浮液用泵送入滤机的每个密闭的滤室, 在工作压力的作用下,滤液透过滤膜或其它滤材,经出液口排出,滤渣则留在框内形成滤饼,从而达到固液分离.

产品特点
不锈钢卧式板框过滤器均采用SUS304或SUS316L优质不锈钢材料制造,耐腐蚀,经久耐用,本机滤板采用螺纹状结构,可根据不同过滤介质和生产工艺(初滤.半精滤.精滤)要求,更换不同滤材,直接用微孔滤膜能达到无菌的目的.用户还可以根据过滤量的大小,相应减少或增加层数,使之流量适合过滤要求,400以上过滤器为增加流量、进出液口设计成双进双出,本机工作时加压密封过滤,液料无损耗,液体澄清度好,又能满足生产需要,本机所有密封部件采用硅橡胶密封圈,耐高温.无毒.无渗漏,密封性能好又能提高过滤精度。



用途:

不锈钢卧式板框过滤器,适用于浓度50%以下粘度较低,含渣量较少的液体作密闭过滤以达到提纯,灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求,直接选用微孔滤膜,可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。本机过滤面积大,流量大,适用范围大,所以在制药、化工、食品等行业有广泛用途,应用在制药厂针剂药液之过滤,效果甚佳。




                技术参数

型号 规格(mm) 层数 过滤面积(M2) 滤膜孔径(um) 过滤压力(Mpa) 水流量(T/h) 电机功率(Kw) 外型尺寸(mm) 进口(mm) 出口(mm)
ZQMWS Φ100 10 0.078 0.1-10 0.3 0.8 0.37 600×300×600 19 19
ZQMWS Φ150 10 0.170 0.1-10 0.3 1.5 0.37 650×380×650 25 25
ZQMWS Φ200 10 0.314 0.1-10 0.3 2.0 0.37 650×400×700 25 25
ZQMWS Φ300 10 0.7 0.1-10 0.3 3.0 0.55 700×500×800 32 32
ZQMWS Φ400 10 1.25 0.1-10 0.3 5.0 0.75 900×600×1000 38 32
ZQMWS Φ400 16 2.0 0.1-10 0.3 8.0 0.75 1000×600×1000 38 38
ZQMWS Φ400 20 2.5 0.1-10 0.3 10 1.50 1100×600×1000 50 38
ZQMWS Φ400 24 3.0 0.1-10 0.3 12 2.20 1200×600×1000 50 38
ZQMWS Φ400 32 4.0 0.1-10 0.3 14 2.20 1320×600×1000 50 38
注:需要面积加大可定做, 20层以上为双进双出加大流量。本卧式板框过滤器最大可加工100层,采用液压压紧。

不锈钢卧式板框过滤器根据不同过滤介质和生产工艺(初滤、脱活性碳、除微粒、半精滤、精滤)配微孔滤膜能达到除菌处理的目的,还可根据过滤量的大小,减少或增加过滤层数,使之适合生产需要。本机密封部件采用医用硅橡胶或氟橡胶,无渗漏,密封性能好。本机还可根据用户需要,特制多级过滤装置,一级放较粗的滤材,二级放较细的滤材,既节省了时间及设备又提高了过滤精度。板框过滤器配上微孔滤膜是目前解决过滤活性碳,微粒的理想设备。

板框过滤器使用须知:1、使用前注射水消毒。2、将滤材用蒸馏水浸湿后贴在网板上,再压紧顶板。3、启动前先把泵内加满液体,再关闭进液泵,然后启动,逐渐打开液阀,并打开排气阀排出机内空气。4、关闭时先关闭进液阀,再关机,防止突然停止液体回流击环滤材。


本机滤材可选用(聚丙烯滤膜、增强型滤膜、滤纸、滤布,专用脱碳过滤膜)等,可根据用户要求选用合适的滤材。
