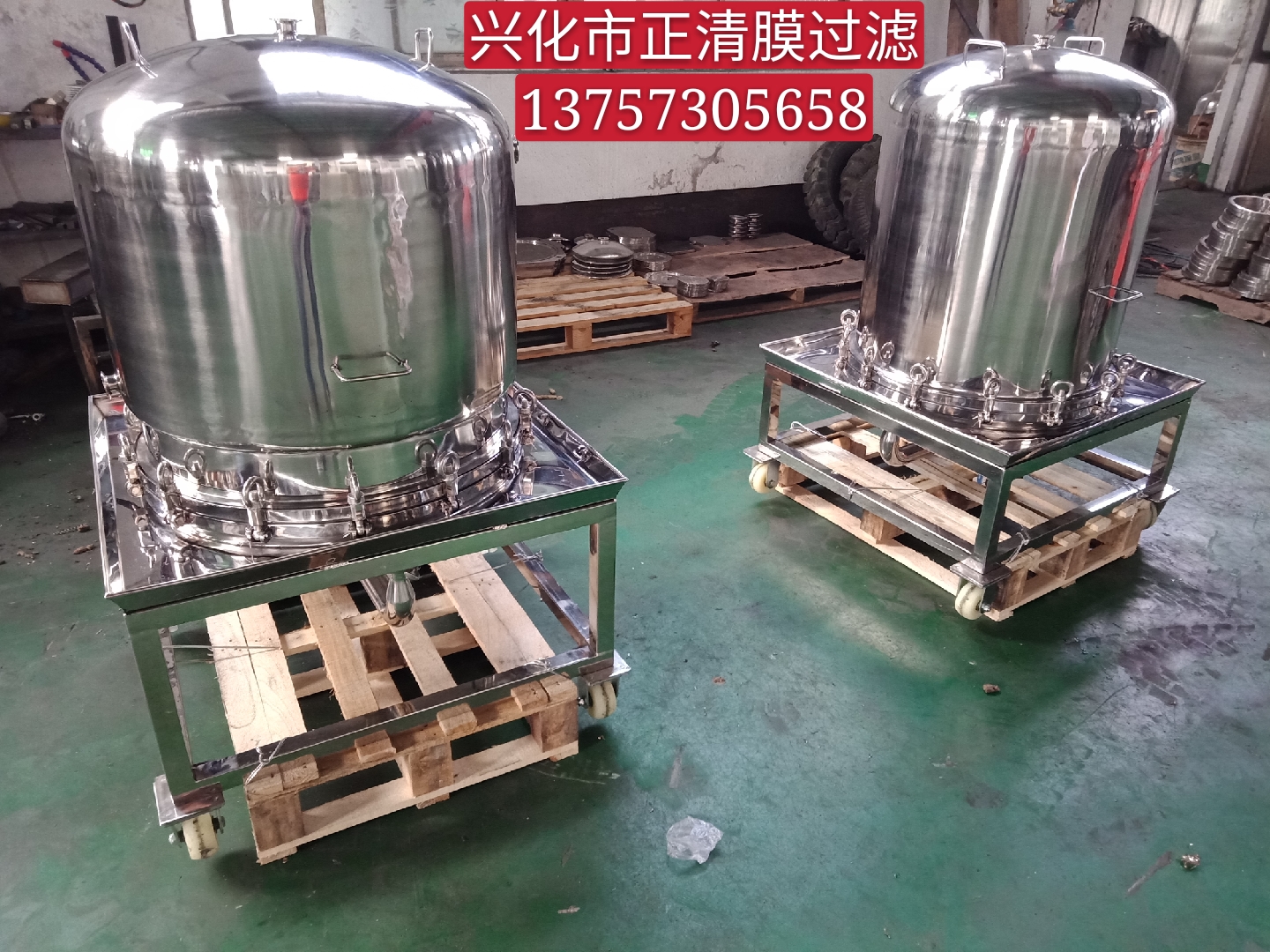

层叠式板框过滤器
层叠式板框过滤器

设备类型,固液分离设备,过滤粉末活性炭效果甚佳。

本过滤器采用优质SUS304或SUS316L不锈钢材料精细加工而成,由清华大学核工部设计,结构紧密,采用双面网板,可作反冲处理,无残液,作为膜分离精细过滤,根据流量需要可增加或减少层数等特点。

1、产品说明:
不锈钢层叠式板框过滤器是新研发的一种层叠式精密液体固液分离过滤机,经我厂多年来生产过滤机的实践经验制造而成,具有单位空间内液体过滤面积大、速度快、流量大、效率高等特点。广泛适用化工、制药、啤酒、矿泉水、石油、环保等行业,对各类液体中微小杂质进行过滤、澄清、提取处理的新型设备。
本机采用SUS316L和SUS304优质不锈钢材料制造,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,结构新颖,操作简便,灵活节能,适应性强的多用途过滤设备。
本机内壳体与底盘形成封闭的内腔体,内腔体内有液体过滤装置,穿过底盘的两个原液体进入口和一个合格液排出口均与内腔体相连,过滤装置包含多层重叠的过滤网板,将内腔体分成原液腔和合格液腔,原液进入口与原液腔连通,合格液排出口与合格液腔连通。本机具有单位空间内液体过滤面积大、速度快、流量大、效率高的特点。

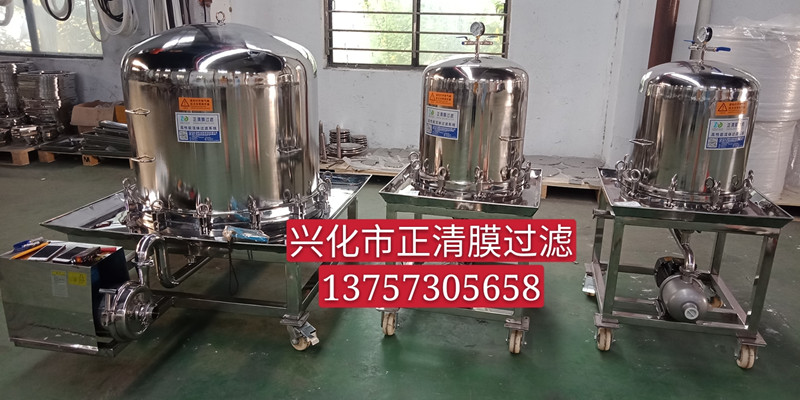

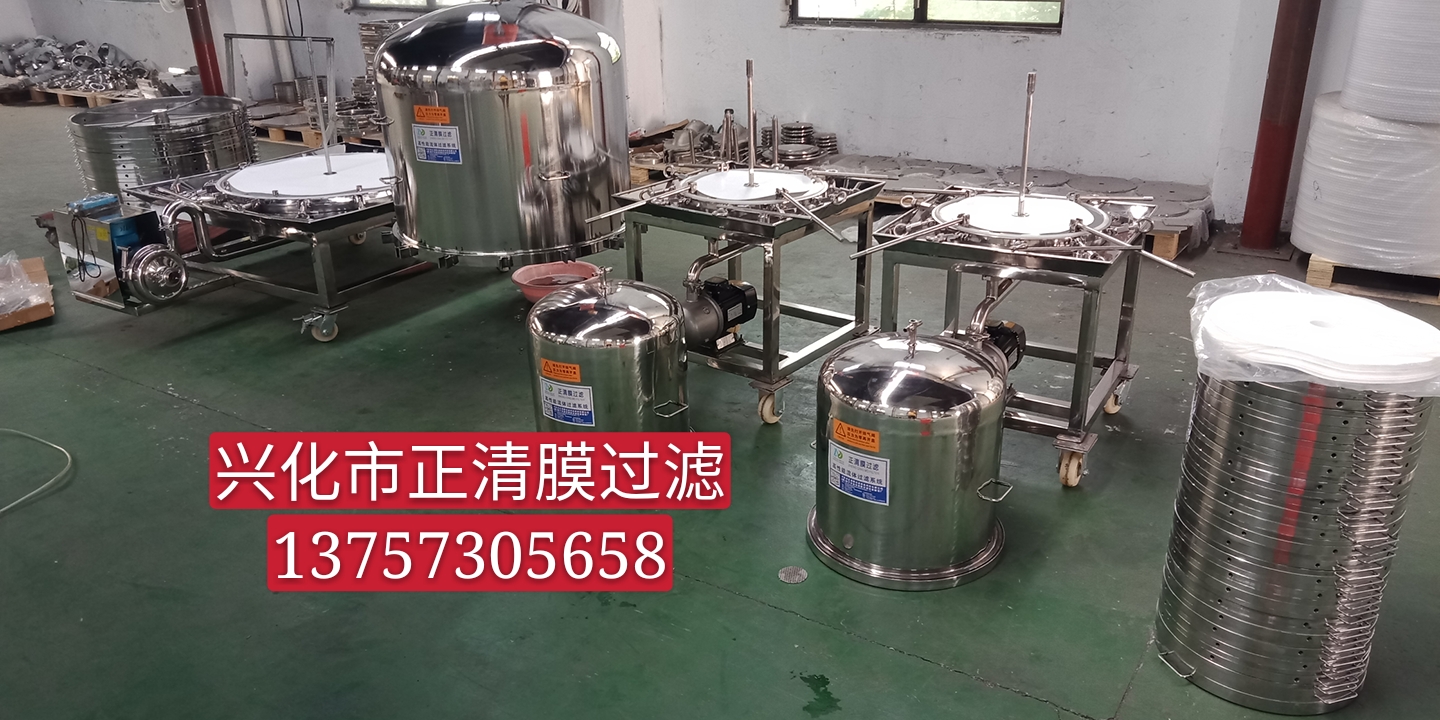

本机内过滤装置是由多层重叠过滤网板组成,可根据用户需要的流量大小选择过滤机的规格,还可以根据用户的要求特制液体在保温状态下的不同规格的过滤机,同时,本厂还为用户提供配套泵和不配套泵两种过滤机的选择。过滤机和泵安装在移动平台上,清洗后可异地过滤其他液体,一机多用。
另外,本机针对化工、制药、精细食品、生物化工、环保等行业在液体过滤中,某些液体固态颗粒杂质含量较高,如频繁冲洗势必影响生产周期和效率的情况。也可为用户设计增大过滤机腔内容积,使得在原液过滤中能够按要求容纳更多的固态粉末固体和颗粒杂质,使生产正常。

2、操作简介:
打开容器按要求在滤网上、下面放入滤布(或滤膜、滤纸),上紧支杆,盖好压盖,上紧法兰罗拴使其密封。打开排气口阀、打开进液阀原液受压力进入过滤机中,当原液充满过滤机后,关闭排气口阀。过滤机内就会保持一定的压力,在一定压力的作用下原液进入腔体,原液渗透过所需要细度等级的滤布(或滤膜、滤纸)即能获得合格的滤液,微笑杂质颗粒被滤布(或滤膜、滤纸)捕捉截留在腔内,从而完成过滤工艺。在过滤过程中操作员应注意压力表的变化,当压力表指针由低到高指向2kg时表示容器内有较多物料需要打开清理。




        技术参数

规格 层数 过滤面积(M2) 滤材尺寸(mm) 过滤压力(MPa) 理论水流量(t/h) 存活性炭(kg)
ZQMCD-Ф300 10 0.7 Ф310 0.2-0.6 4 1-4
ZQMCD-Ф300 20 1.4 Ф310 0.2-0.6 8 3-8
ZQMCD-Ф300 30 2.1 Ф310 0.2-0.6 12 4-12
ZQMCD-Ф400 20 2.5 Ф410 0.2-0.6 14 5-18
ZQMCD-Ф400 30 3.7 Ф410 0.2-0.6 21 8-22
ZQMCD-Ф400 40 5.0 Ф410 0.2-0.6 28 10-30
ZQMCD-Ф500 20 3.9 Ф510 0.2-0.6 25 11-28
ZQMCD-Ф500 40 7.8 Ф510 0.2-0.6 50 22-56
ZQMCD-Ф600 20 5.6 Ф610 0.2-0.6 60 20-50
ZQMCD-Ф600 30 8.4 Ф610 0.2-0.6 90 30-80
ZQMCD-Ф600 40 11.3 Ф610 0.2-0.6 120 40-100
ZQMCD-Ф700 20 7.7 Ф710 0.2-0.6 100 30-100
ZQMCD-Ф700 40 15.3 Ф710 0.2-0.6 160 50-150
ZQMCD-Ф800 30 15.0 Ф810 0.2-0.6 160 50-150
ZQMCD-Ф800 40 20.0 Ф810 0.2-0.6 220 70-200
ZQMCD-Ф1000 30 23.5 Ф1010 0.2-0.6 250 100-300
ZQMCD-Ф1000 40 31.4 Ф1010 0.2-0.6 350 150-400

注:本设备尺寸大小,可以根据客户不同需求订做。


本机滤材可选用(聚丙烯滤膜、增强型滤膜、滤纸、滤布,专用脱碳过滤膜)等,可根据用户要求选用合适的滤材。



注:微孔滤材可根据产品工艺要求进行配套,普通在0.22微米--50微米之间,如有特殊要求可为客户定制0.1μm或其他规格。
