层叠式活性炭过滤器
层叠式活性炭过滤器

                                        设备类型,固液分离设备,过滤粉末固体和活性炭效果甚佳。

固液分离是化工、制药、食品等行业必不可少的过滤操作之一。
经过对我国制药、化工行业粉末活性碳过滤设备行业的调研,在原料药、制剂生产中大量使用的粉末状活性碳脱色过滤设备陈旧落后。为此,我们公司科研人员成功开发了ZQMCD板框式过滤机。日前,本公司生产的此过滤机已在制药化工行业生产使用,过滤效果良好。

1.结构
ZQNCD型过滤机由筒体、过滤液板、视镜、双向压紧装置、循环管路系统。开启进料阀,过滤开始,滤液即被输送到指定的贮罐内。

2.工作原理
料浆经泵输送进滤器内,上部排空阀显示料浆充满滤器后,停止进料。
打开循环管路系统,使料浆在滤器本体进行循环过滤,监视视镜,当肉眼观察符合质量要求时,关闭循环管路系统,开启进行阀,过滤开始,滤液即被输送到指定的贮罐内。
不锈钢粉末活性碳过滤机分为两种:1型、2型。1型为加热保温过滤。2型为普通。


3.产品特点
双向压紧结构,杜绝了泄漏现象。
生产效率高,滤液澄清度高。
独特的循环系统,缩补了过滤周期。
满足制药行业GMP规范的要求。
劳动强度低,占地面积小。
可使用滤布、滤纸、滤膜、烧结金属毡等作为过滤介质。

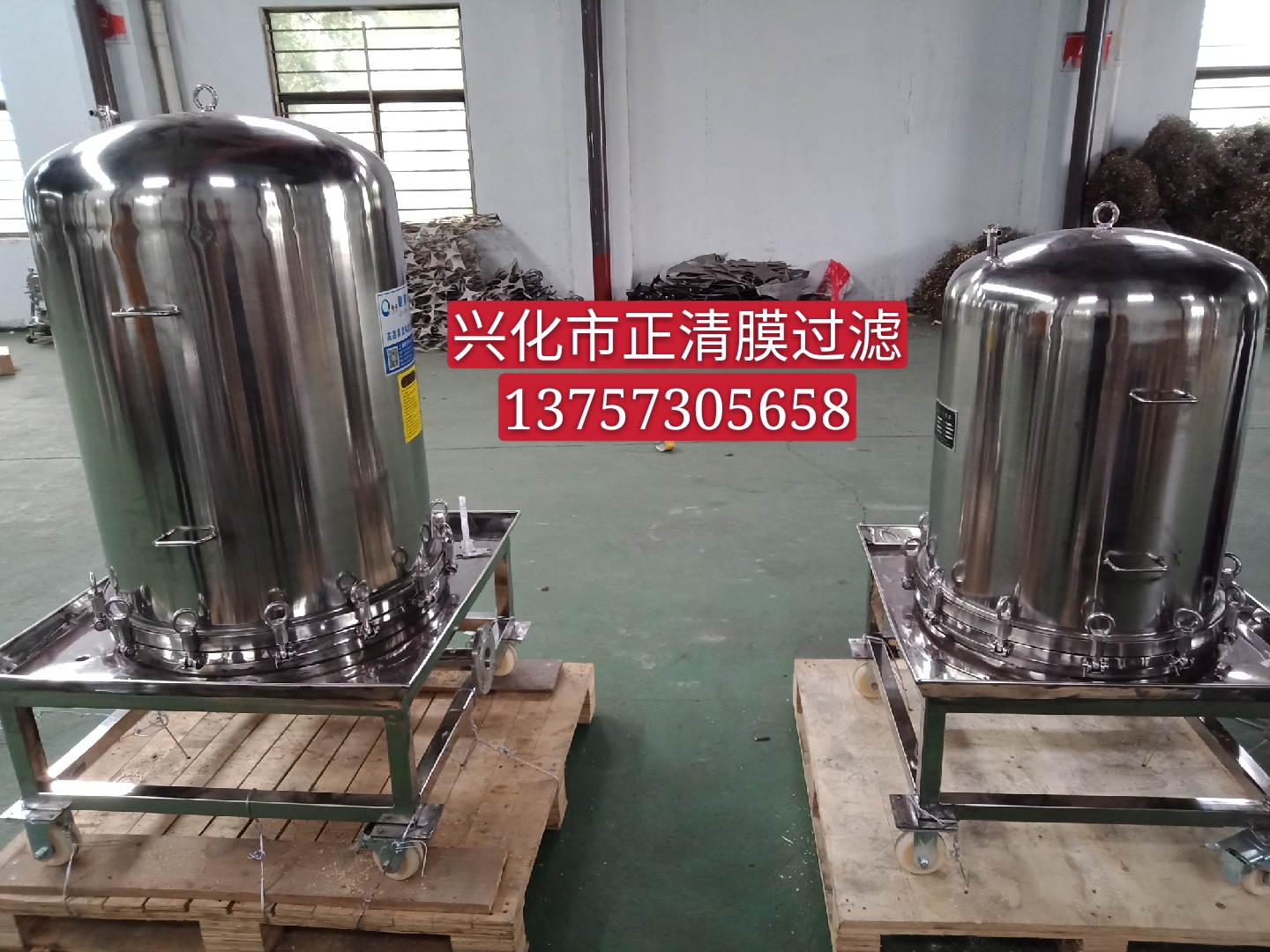

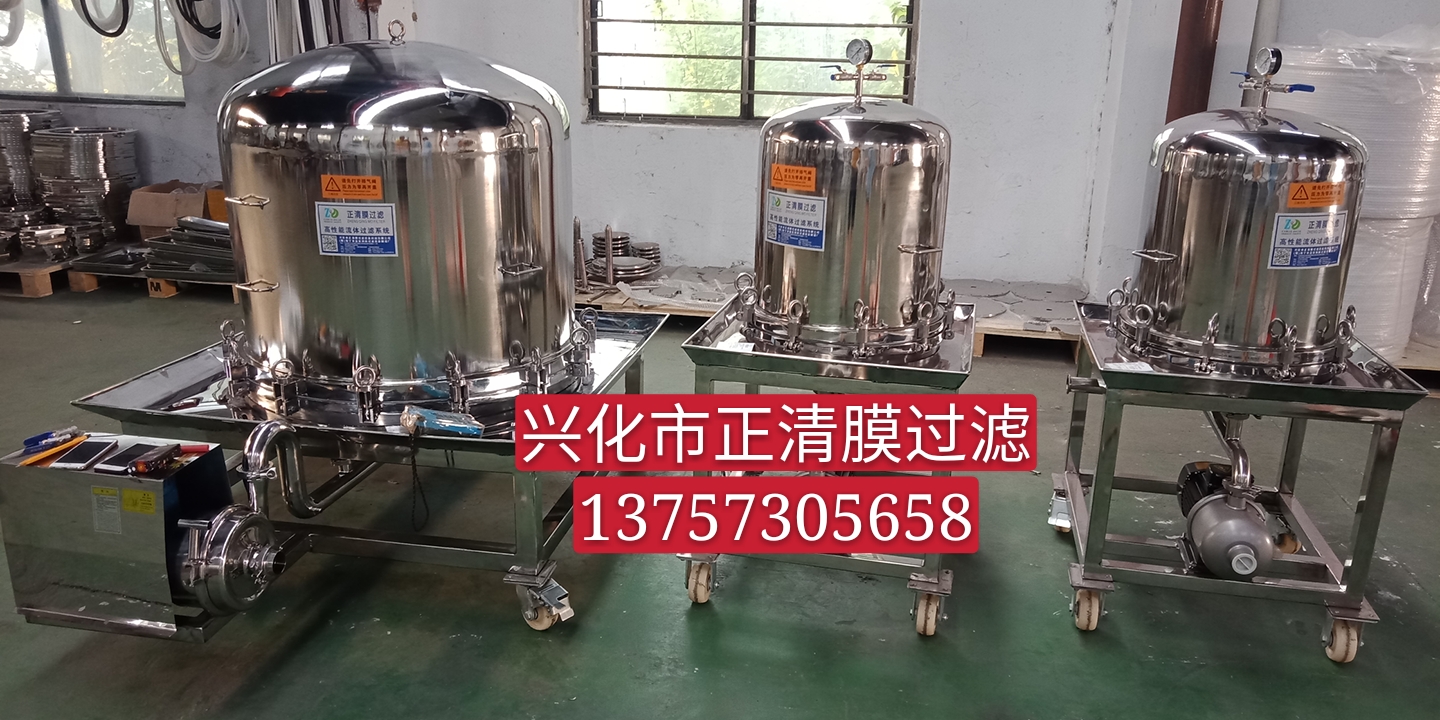

层叠式活性炭过滤器,采用优质SUS304或SUS316L不锈钢材料精细加工而成,由清华大学核工部设计,结构紧密,采用双面网板,可作反冲处理,无残液,作为膜分离精细过滤,根据流量需要可增加或减少层数等特点。

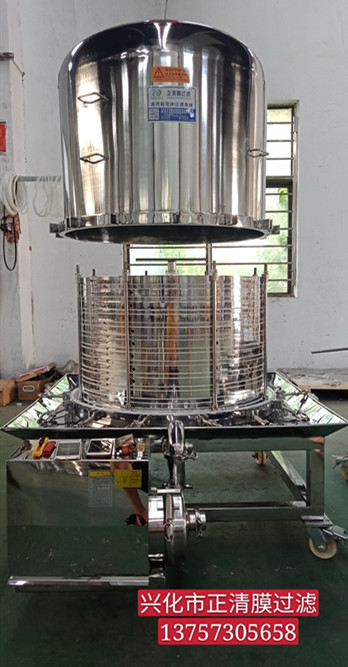

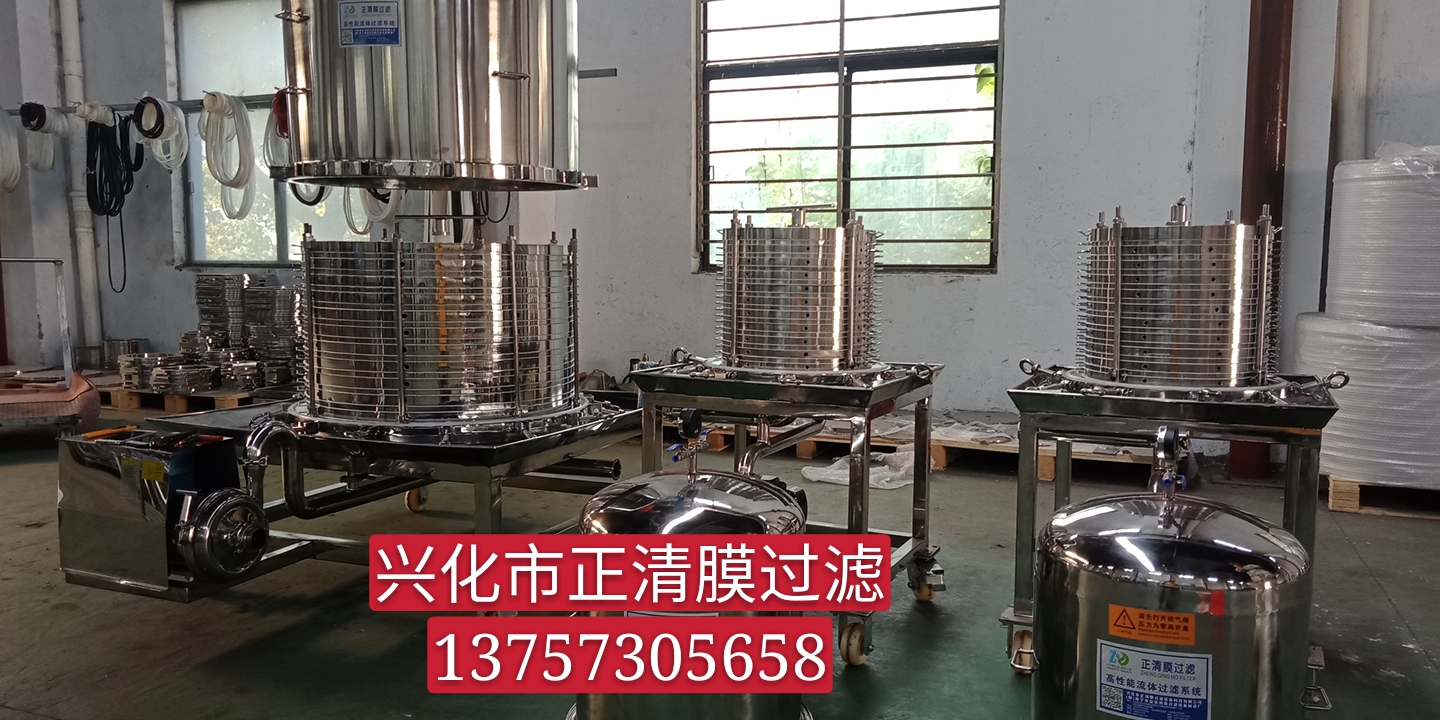

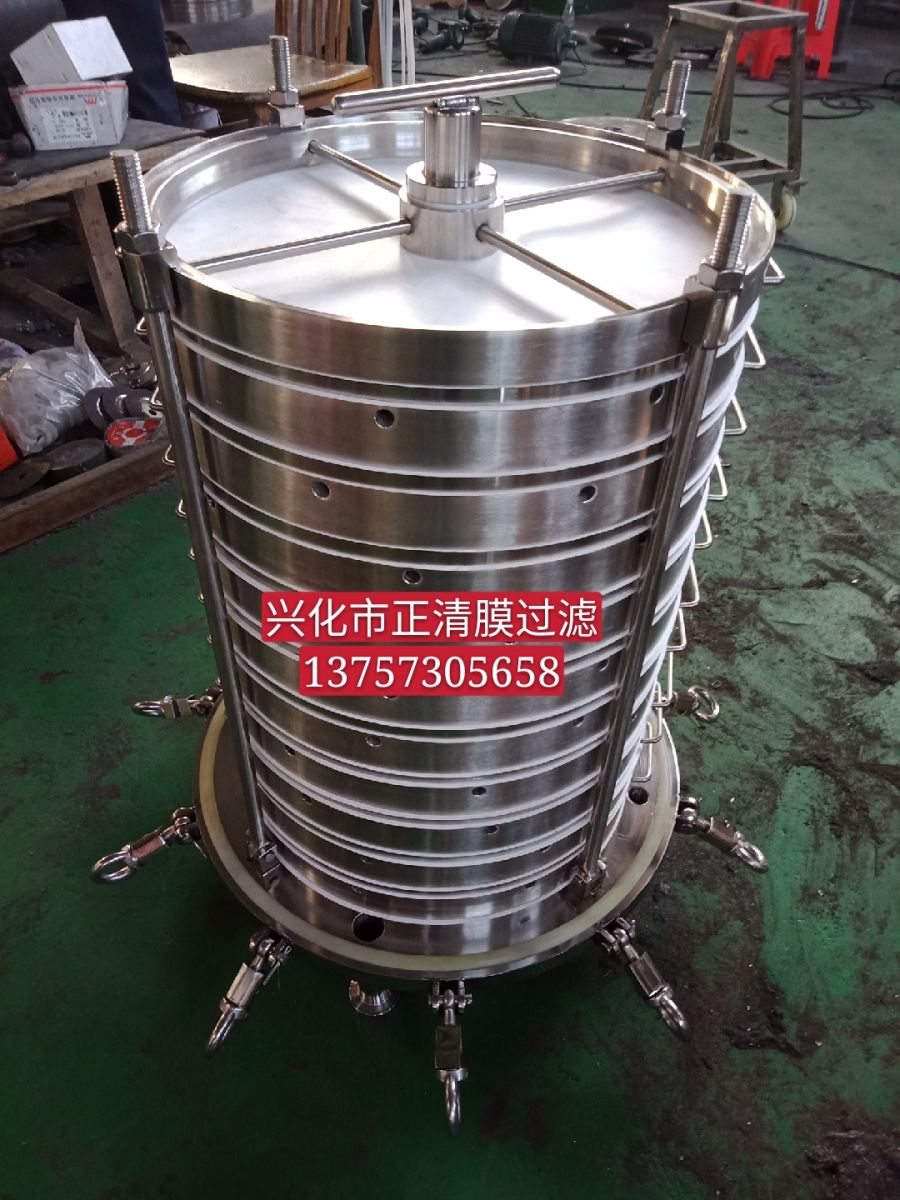

不锈钢层叠式活性炭过滤器,是新研发的一种新型层叠式板框液体固液分离过滤器,经我厂多年来生产过滤器的实践经验制造而成的,本机广泛运用于化工、医药、石油环保等行业,对各类液体中微小杂质进行过滤、澄清,提纯处理的新型设备。用于脱粉末状活性炭,是很理想的设备,层叠式活性炭过滤器,本机内外抛光达400目,符合Gmp标准,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,结构新颖,操作简便,灵活节能,适应性强的多用途过滤设备。(本机可以初滤,脱碳、深层过滤、,半精滤,精滤) 层叠式活性炭过滤器,过滤装置是由多层重叠过滤网板和过滤框组成,网板孔由电脑打孔,孔密小均匀,这可保证每层过滤网板上的滤材压力均匀,使过滤精度优,原液体经过加压进入筒体内,从过滤框四周孔进入,再经网板上的过滤介质从网板中心多个小孔出来,合格液体排出。



         技术参数

规格 层数 过滤面积(M2) 滤材尺寸(mm) 过滤压力(MPa) 理论水流量(t/h) 存活性炭(kg)
ZQMCD-Ф300 10 0.7 Ф310 0.2-0.6 4 1-4
ZQMCD-Ф300 20 1.4 Ф310 0.2-0.6 8 3-8
ZQMCD-Ф300 30 2.1 Ф310 0.2-0.6 12 4-12
ZQMCD-Ф400 20 2.5 Ф410 0.2-0.6 14 5-18
ZQMCD-Ф400 30 3.7 Ф410 0.2-0.6 21 8-22
ZQMCD-Ф400 40 5.0 Ф410 0.2-0.6 28 10-30
ZQMCD-Ф500 20 3.9 Ф510 0.2-0.6 25 11-28
ZQMCD-Ф500 40 7.8 Ф510 0.2-0.6 50 22-56
ZQMCD-Ф600 20 5.6 Ф610 0.2-0.6 60 20-50
ZQMCD-Ф600 30 8.4 Ф610 0.2-0.6 90 30-80
ZQMCD-Ф600 40 11.3 Ф610 0.2-0.6 120 40-100
ZQMCD-Ф700 20 7.7 Ф710 0.2-0.6 100 30-100
ZQMCD-Ф700 40 15.3 Ф710 0.2-0.6 160 50-150
ZQMCD-Ф800 30 15.0 Ф810 0.2-0.6 160 50-150
ZQMCD-Ф800 40 20.0 Ф810 0.2-0.6 220 70-200
ZQMCD-Ф1000 30 23.5 Ф1010 0.2-0.6 250 100-300
ZQMCD-Ф1000 40 31.4 Ф1010 0.2-0.6 350 150-400

注:本设备尺寸大小,可以根据客户不同需求订做。
